绝缘穿刺分支线夹在高层建筑中的工程应用

作者: 来源:本站 发表时间:2019-04-16 11:45:06 查看:

在高层建筑的供电系统中,供电主干线起着非常重要的作用,它好似人体中的大动脉,一旦出现故障就会造成严重的后果,供电的垂直干线系统,视负荷大小和分布情况一般采用如下两种形式:1)插接母线式系统2)电缆干线式系统。

1、插接母线式系统干线

  主要采用插接式母线槽,其具有供电容量及传输电流大、便于分接馈电、能耗小、动热稳定性好等优点,因此在高层建筑特别是一些大型公建建筑物中得到广泛的应用;由于母线槽敷设环境及安装要求比较特殊,在建筑物内要单独留出电气竖井为其专用,对一幢高层建筑物来说,从上到下电气竖井所占用的面积是相当可观的,增加了土建投资。

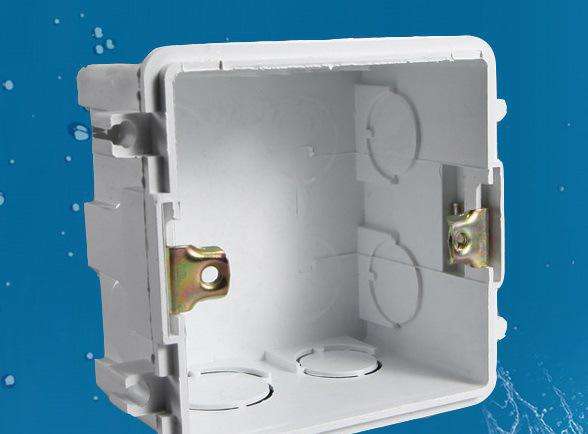

接线盒

 2、电缆干线式系统

  分支一般采用传统T接、预分支电缆或者绝缘穿刺线夹(IPC)等方式,传统T接由于在接头质量、防水性能等电气性能方面无法达到技术要求而越来越少用。

  2.1预制分支电缆

  预分支电缆技术是我国近几年来引进和开发的,主要用于高层建筑动力与照明供电主干线系统的新型结构的电缆产品,它的出现改变了长期在施工现场制作电缆接头的历史,同时它又是低压配电系统用电缆的一大突破。它具有配电安全可靠,防水性、气密性、耐腐蚀性、抗震性良好,环境要求低、免维护、更经济等特点,但由于预分支电缆在工厂一次成型,因此对订货这一环节,用户必须提供完整而准确的资料,特别是配电系统图和电气竖井内配电系统的实际尺寸(主要是竖井的高度、层高、每层接头位置等楼层标高剖面图)。

  2.2绝缘穿刺线夹

  绝缘穿刺线夹分支具有预分支电缆不具备的优势,它不须预定,在施工现场制作,可以在电缆任意位置做T型分支,不需要截断干线电缆,不需要剥去干线电缆的绝缘皮,不破坏电缆的机械性能和电气性能,线夹的金属刀口可随着力矩螺栓的拧紧而穿透绝缘层接触到干线芯导体,从而将干线电源引出(T接),接口处是密封结构防护等级很高,力矩螺栓在拧到设计力矩会折断,从而避免刀口与干线导体接触不实造成接触电阻过大,或刀口过分切入造成干线导体的机械损伤,绝缘穿刺线夹更换电缆截面方便,安装方便,密封、防水、防腐蚀。

接线盒
